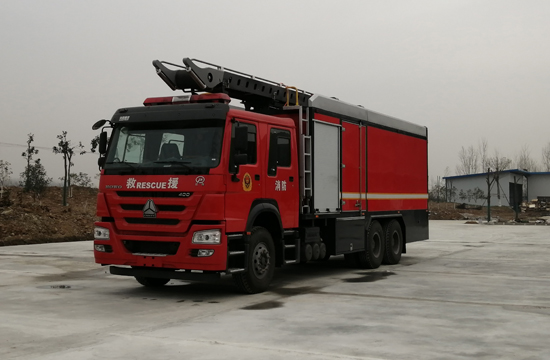

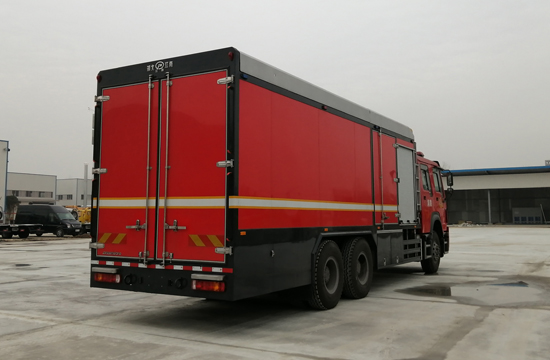

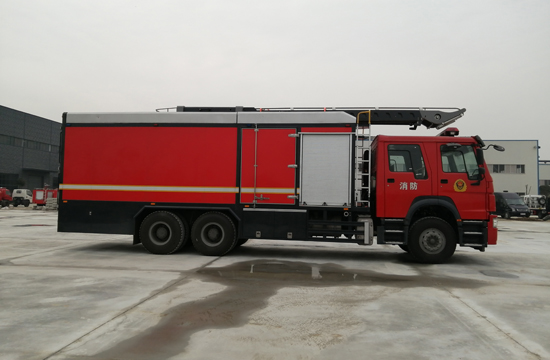

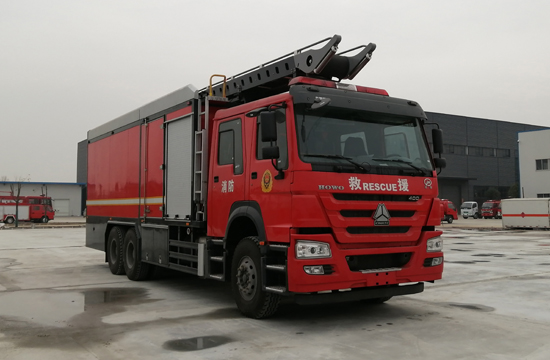

JDF5250TXFDF20/Z5型水帶敷設消防車

JDF5250TXFDF20/Z5型水帶敷設消防車采用重汽豪沃ZZ5347V4647E1底盤改裝，平頭帶臥駕駛室，液壓翻轉，重汽D10.34-50發動機，340馬力，主要功能是水帶的儲放、運輸、鋪設、回收等組成。

產品名稱

JDF5250TXFDF20/Z5型水帶敷設消防車

總質量

25450 (Kg)

外形尺寸mm

11000×2540×3950

額定載質量

   (kg)

駕駛室人數

2(人)

整備質量

25300 (kg)

前懸/后懸

1500/2810

接近角/離去角

14/11(°)

軸距

4600+1350

軸荷(Kg)

6300/12300/12300

**車速

95(Km/h)

【底盤技術參數】

底盤型號

ZZ5347V4647E1

燃料種類

柴油

輪胎規格

12.00-20

前輪距

2022,2041(mm)

后輪距

1830/1830 (mm)

排放標準

GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量

功率(Kw)

D10.34-50

**重型汽車集團有限公司

9726

249KW

駕駛室說明

平頭全金屬封閉式單排帶臥駕駛室，全景曲面式擋風玻璃。

收帶機

收卷機構、液壓系統、電氣系統級成，自動收帶，無需人員**，在駕駛室內操作，放帶速度為0-15千米每小時；收帶0-3千米每小時

高壓清洗系統

在收帶同時可對水帶上下表面進行清洗，去除水帶表面灰塵、泥漿等

水帶箱

采用四周高強度型鋼框架及瓦楞狀鋼板焊接結構，后開門，存放容量DN300口徑，水帶3000米，DN300口徑，水帶長度為100米每根，材質為高強度工業長絲雙面異型聚氨酯，由DN300壓鑄式高強度鋁合金插轉式接頭連接
