高空作業車使用說明書13908669585

發布時間：22-01-21  作者：湖北江南專用特種汽車有限公司銷售一分公司

高空作業車使用說明書13908669585

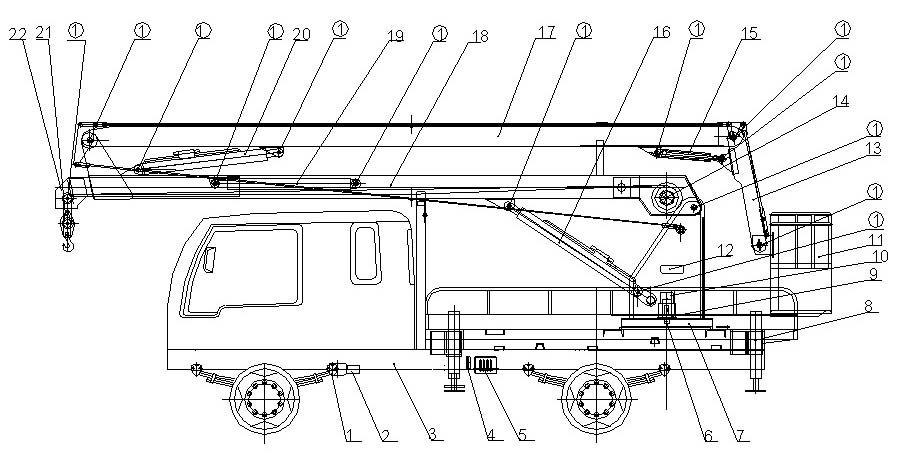

高空作業車結構體

1.取力器，2.油泵，3.底盤，4.手油門，5.支腿操縱閥，6.回轉**接頭，7.回轉支承，8.支腿，9.回轉減速器，10.液壓馬達，11.吊欄，12.車上操縱閥，13.附臂2，14.回轉機構、15.附臂2油缸，16.主臂缸，17.附臂1 ，18.主臂，19.起升水平缸，20.附臂1油缸，21.起升活動臂，22.吊鉤。①潤滑點

 1、底盤： 見底盤使用說明書

2、取力裝置：取力裝置由YC5-35取力箱、傳動軸、CBT-E532齒輪油泵組成，裝置在變速箱取力窗口處。在汽車變速箱空檔時，扳動駕駛室內取力箱掛檔手柄，即可掛上或脫開取力箱與汽車變速箱嚙合的滑動齒輪，取力箱的輸出直接帶動油泵工作，油泵排出高壓油供給各液壓執行組件工作。3、副底架：副底架是高空作業基礎部分，固定在汽車大梁上。副底架后部有一個水平伸縮的穩定器，前、后部左右各有一個可垂直伸縮的支腿，中部裝有**回轉接頭，回轉支承、左前部裝有支腿操縱閥。高空作業時，副底架起到平衡、穩定、連接上下車的作用。

4、工作臂

工作臂由上折臂和基本臂及平衡機構組成。工作時基本臂與水平**夾角73度，上折臂與基本臂**夾角135度。平衡機構起帶動臂及斗工作時的平衡作用。

5、回轉機構

回轉機構由轉臺、擺線馬達、行星減速器、回轉支承、小齒輪組成，回轉支承外齒圈固定在底架上，回轉支承內圈與轉臺相連，由擺線馬達帶動行星減速器及與其相連的小齒輪，通過小齒輪與外齒圈的嚙合帶動作業車轉臺回轉。

6、**旋轉接頭

**旋轉接頭是一種液壓組件，即將油泵排出的壓力油從下車固定部分遞到上車運動部分。接頭旋轉芯固定在底架上，接頭體的外筒與轉臺連接，**旋轉接頭有三管道，三個進油，三個出油。各油道間用密封圈分隔。接頭上帶有電極。以保證上車廻轉進程中油路和電路的暢通。

7、支腿鎖

支腿鎖是支腿油缸的安全裝置，其作用是：保證支腿放下后不會自行收縮；避免因液壓系統中軟管破裂等意外情況，使支腿失去作用，造成嚴重的事故。

8、工作斗

高空作業車上折臂尾端裝有工作斗。工作斗在平衡拉桿作用下總保持水平狀態。工作斗用鋼制成。斗上裝有**操縱閥，保證操縱人員在斗上能操縱高空作業車。

9、吊鉤

吊鉤是為吊小型物品而設置的，它的運動是通過液壓馬達，減速器帶動鋼絲繩滾筒旋轉并通過車上操縱閥**其旋轉方向。本吊具在基本臂呈46度時，起吊重物質量不得大于800kg;。**起吊始角73度。

10、液壓系統

 其它詳細資料見湖北江南高空作業車網：http://www.tw438.cn
